Après avoir retrouvé mon robot bloqué contre la clôture bois du potager et m'être aperçu qu'il avait perdu l'une de ses roues avant, j'ai pensé qu'un petit guide serait utile aux personnes qui subiraient le même sort, vous devriez tous l'être à un moment ou un autre vu la conception (frottement métal / métal => usure).
Cette opération peut être très utile si votre robot a des problèmes de mobilité (alarme soulèvement, bloque dans les virages).
Outillage nécessaire :
- Tournevis plat fin / moyen (pour déclipser les caches de roues)
- Pince à anneau externe (circlips) droite (2 circlips de 8)
- WD40 ou équivalent (pour dégripper / lubrifier les pièces de la roue)
- Un compresseur d'air ou une bombe d'air sec (pour le séchage des pièces avant lubrification)
Prérequis :
- Avoir protégé le Lidar avec son capuchon d'origine (ou un chiffon micro fibre propre)
- Avoir les roues tombées (suite à la casse) ou les démonter soi-même

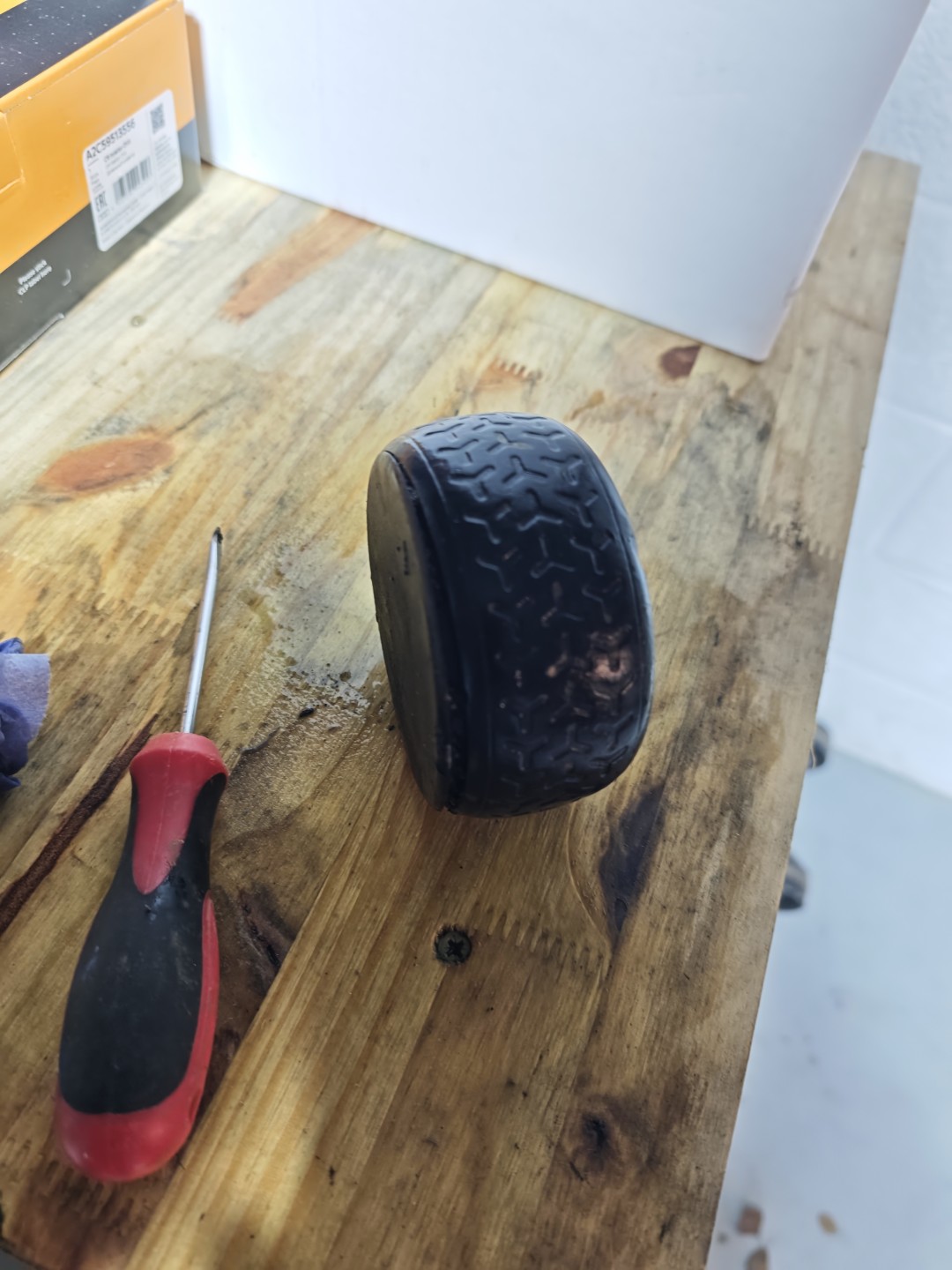

1ère étape: Démonter le cache plastique de la roue en la déclipsant avec un tournevis plat (ou outil plastique rigide), il y a 3 clips dans la roue, glisser l'outil et faire levier en tournant la roue pour déverrouiller chaque clip.
- 1.declipser_cache.jpg (213.99 Kio) Consulté 244 fois

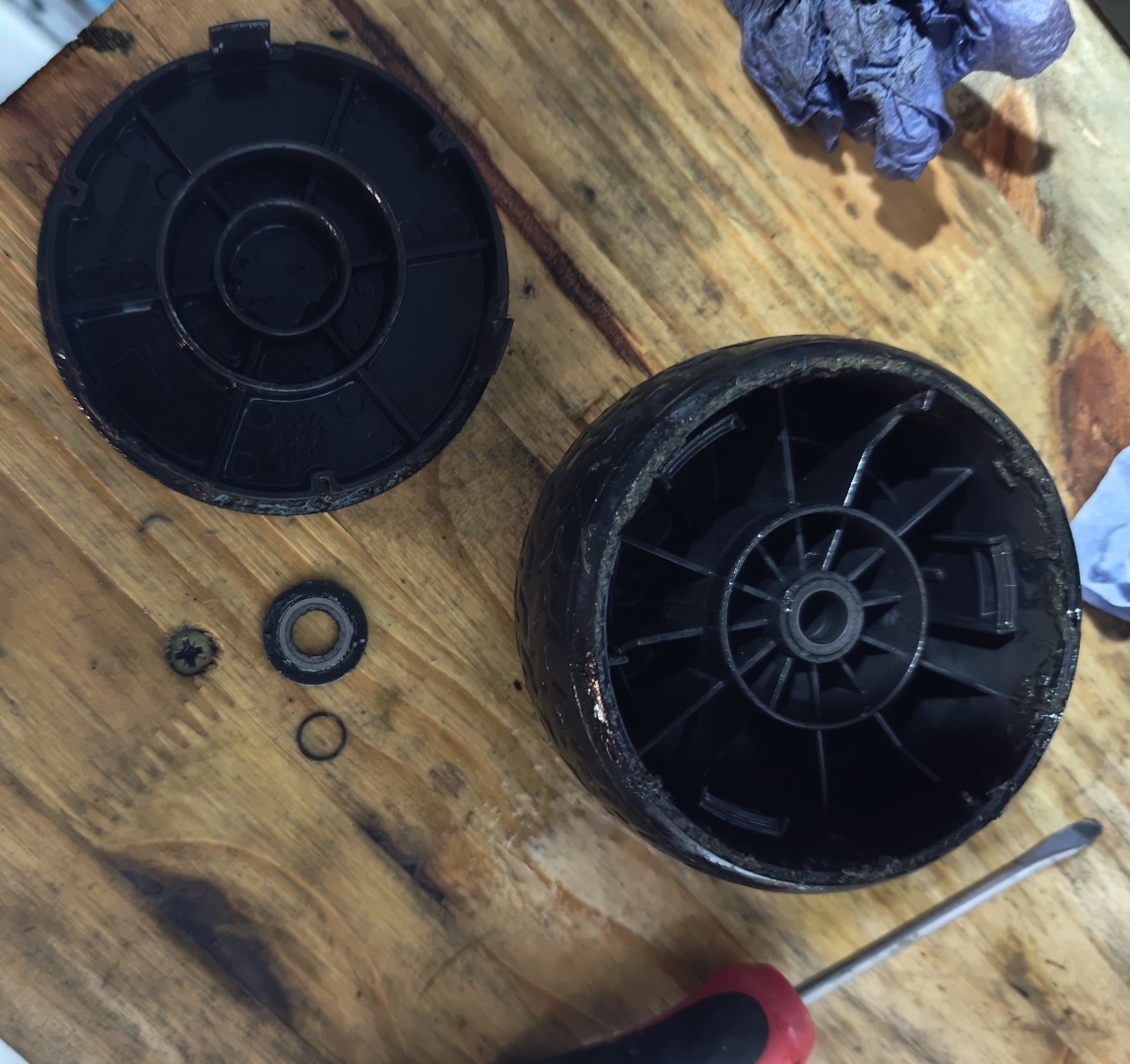

2eme étape: Déloger la rondelle et le clip métal présent dans la roue.
- 2.cache_demonte.jpg (222.76 Kio) Consulté 244 fois

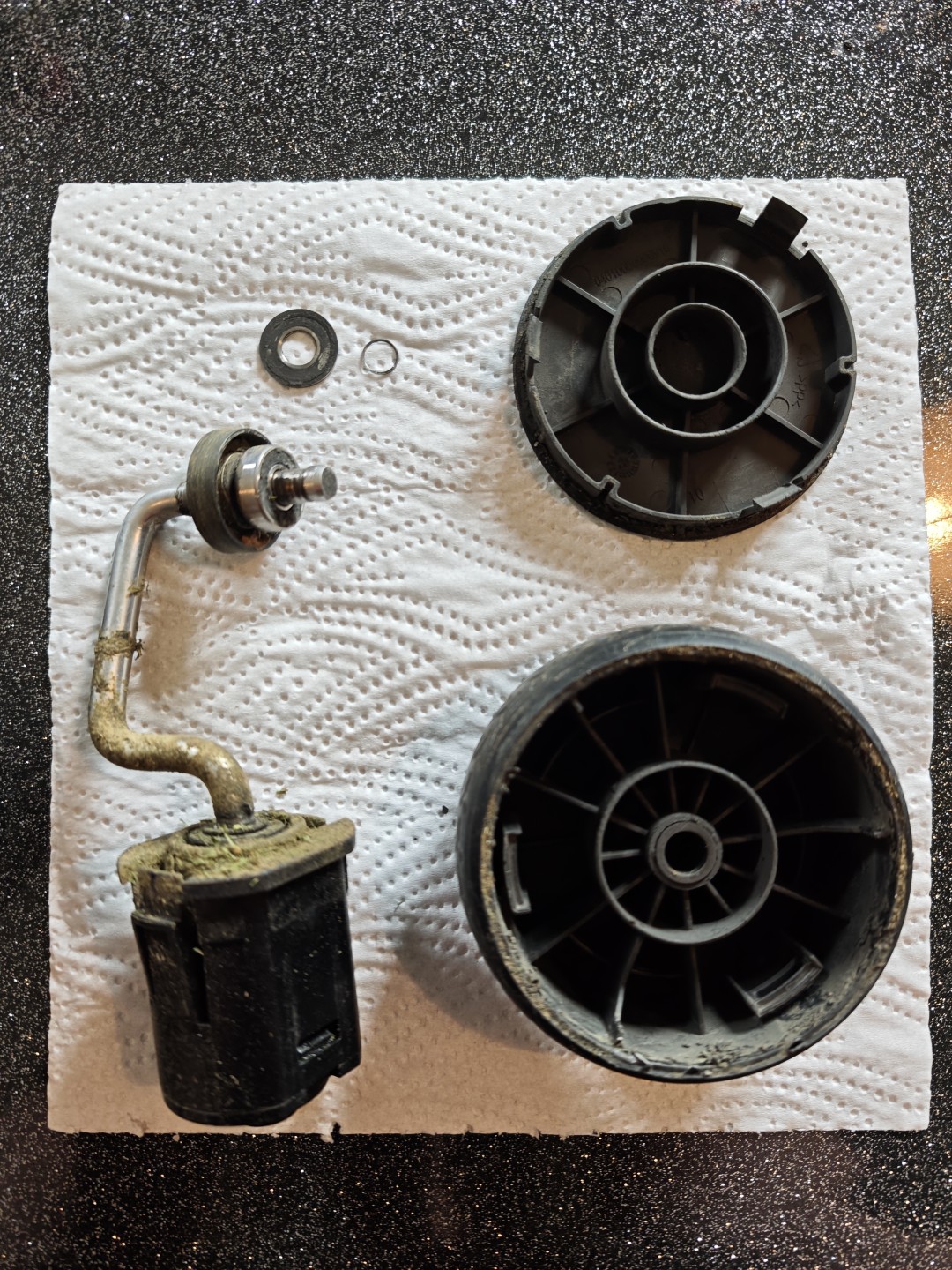

3eme étape: Préparation des pièces démontées.
- 3.pieces_demontees.jpg (524.51 Kio) Consulté 244 fois

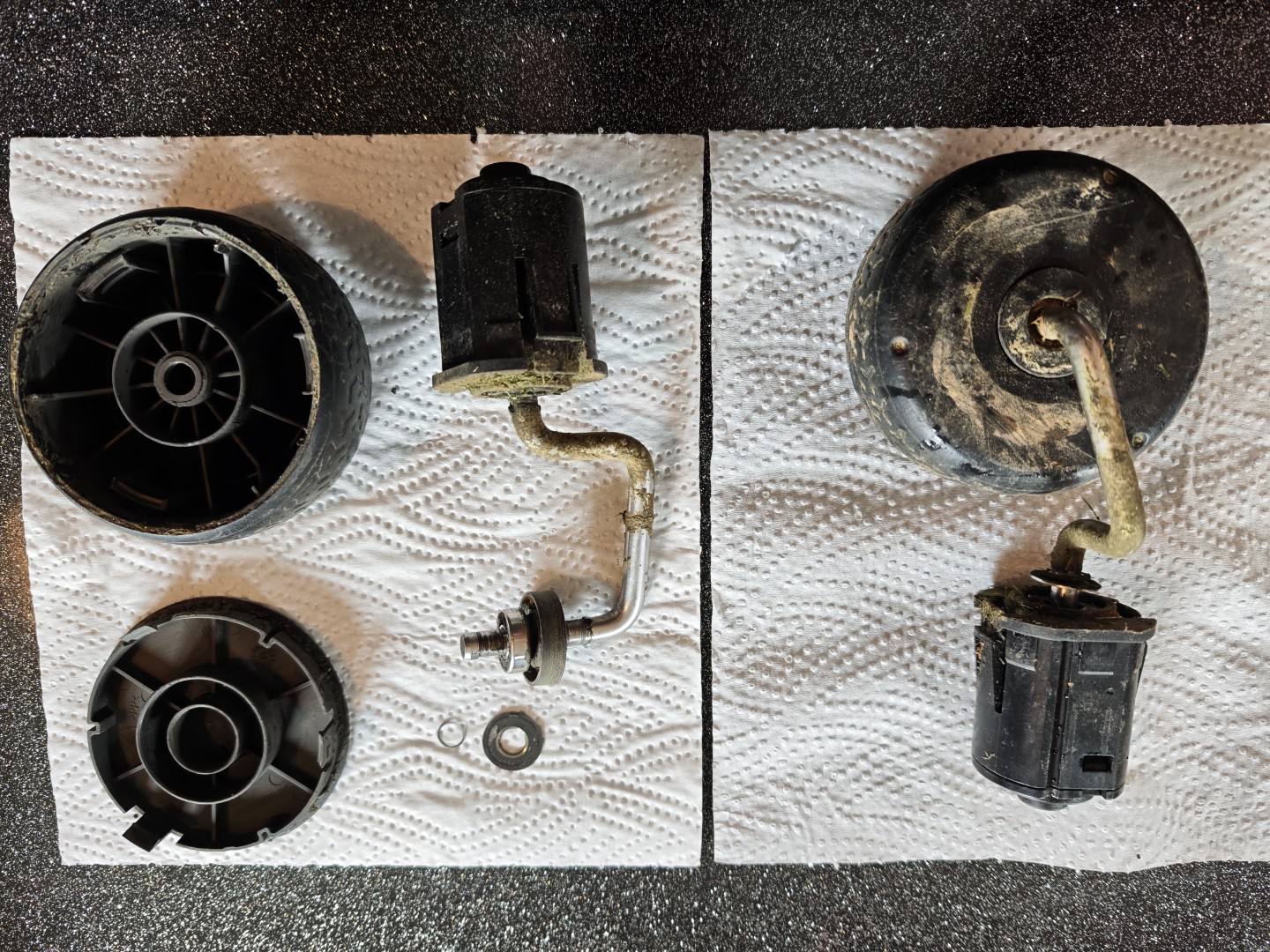

4eme étape: Les 2 roues côte à côte.
- 4.deuxieme_roue.jpg (604.39 Kio) Consulté 244 fois

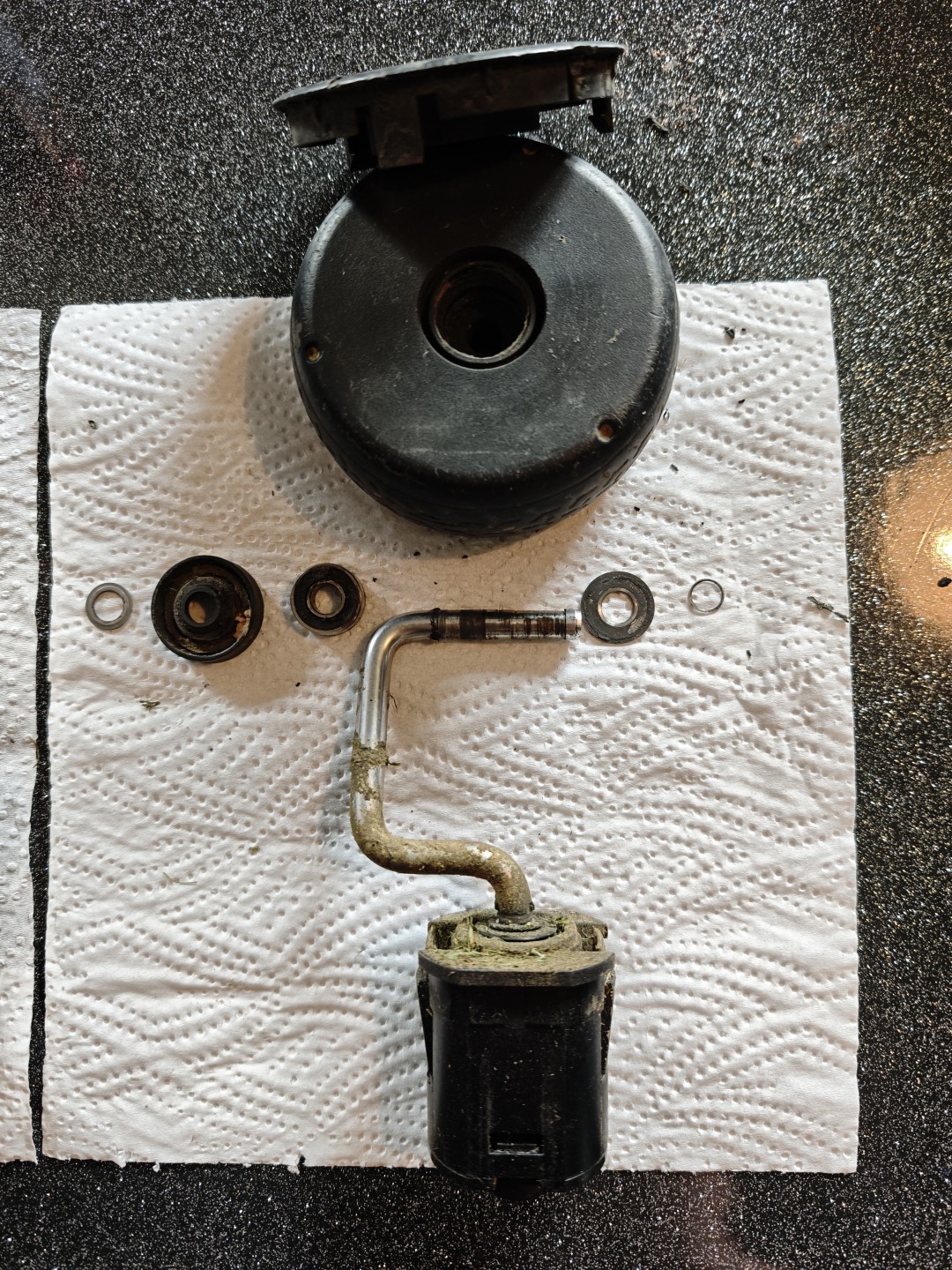

5eme étape: Enlever le roulement à billes, le cache plastique et la rondelle métallique.
- 5.desassemblage.jpg (624.17 Kio) Consulté 244 fois

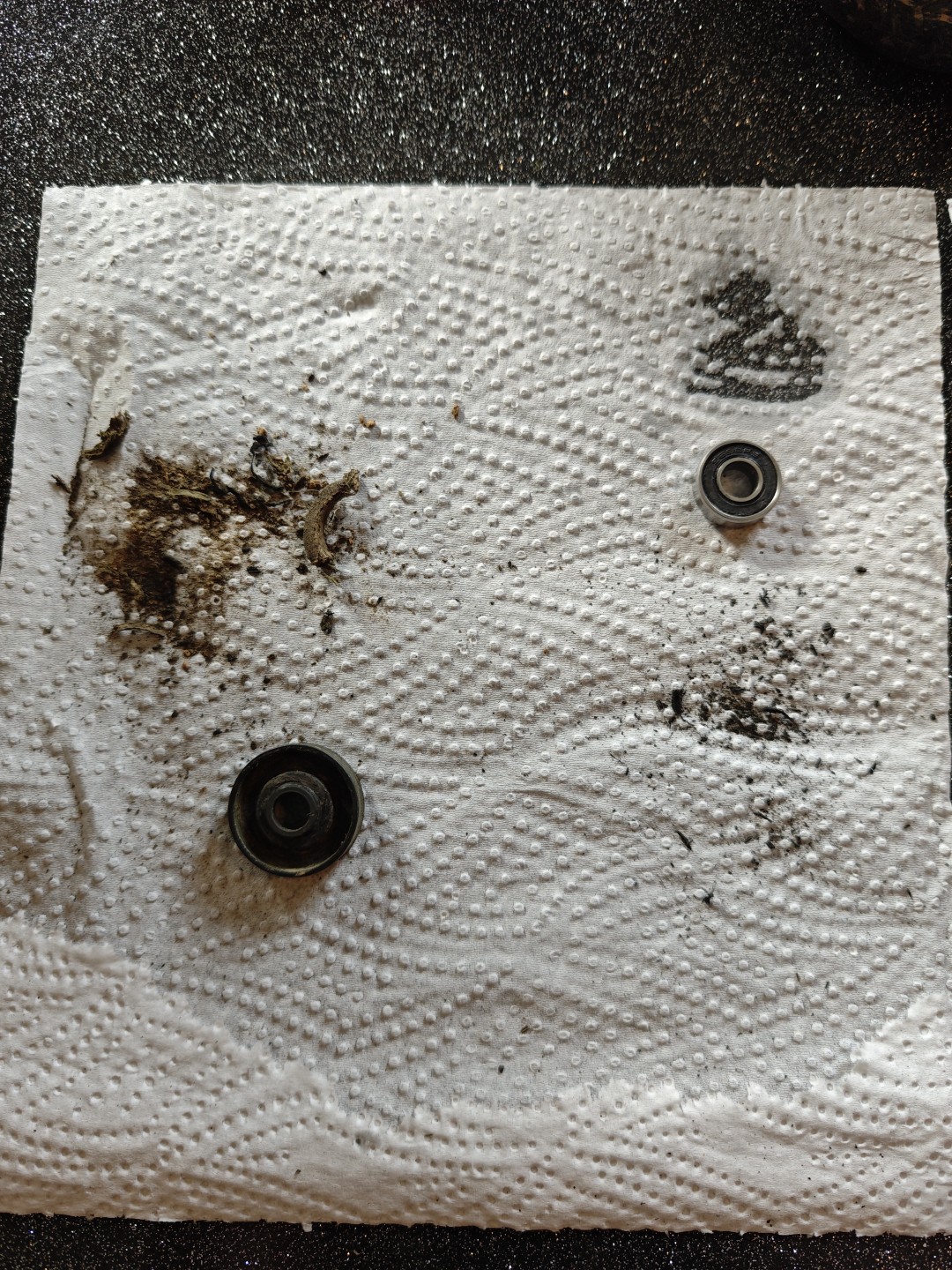

6eme étape: Nettoyer le roulement à billes (pas d'eau) et cache plastique.
- 6.nettoyage_roulement_cache.jpg (633.81 Kio) Consulté 244 fois

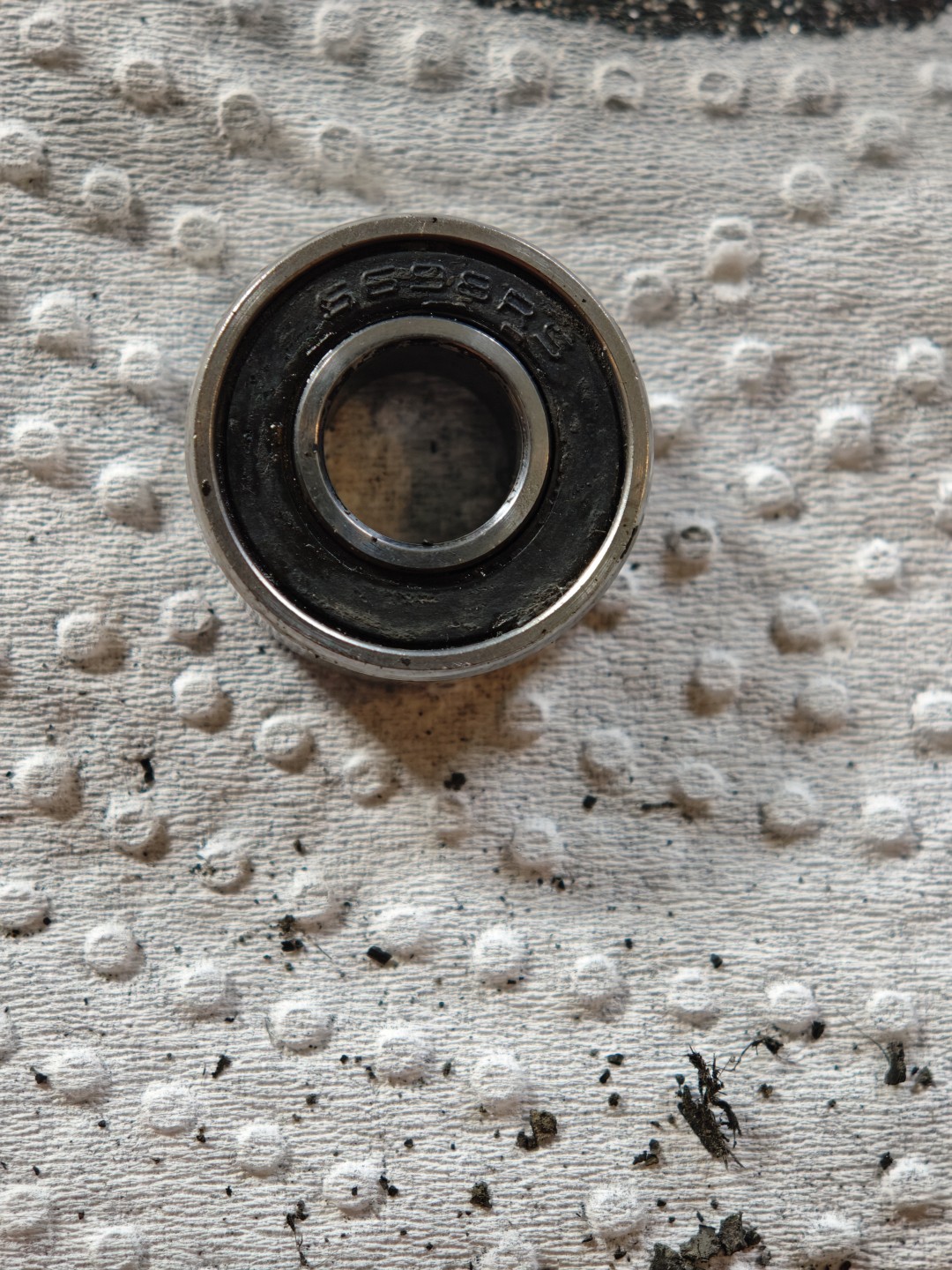

7eme étape: Le roulement à bille peut accrocher avec le temps, un nettoyage peut être insuffisant (lubrification /changement de pièce ?).
- 7.roulement_vue_de_pres.jpg (459.47 Kio) Consulté 244 fois

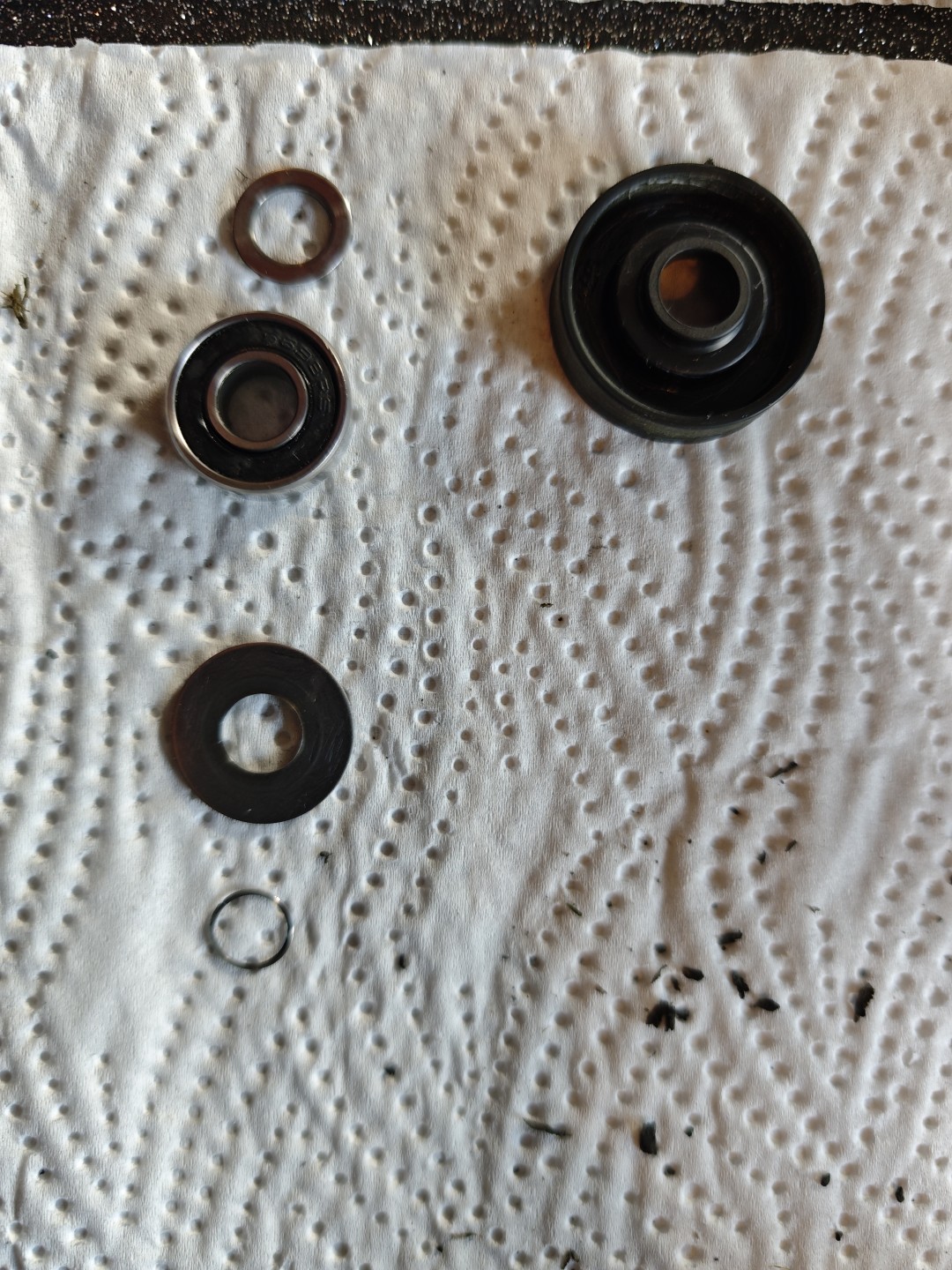

8eme étape: Après nettoyage des pièces.
- 8.pieces_propres.jpg (433.63 Kio) Consulté 244 fois

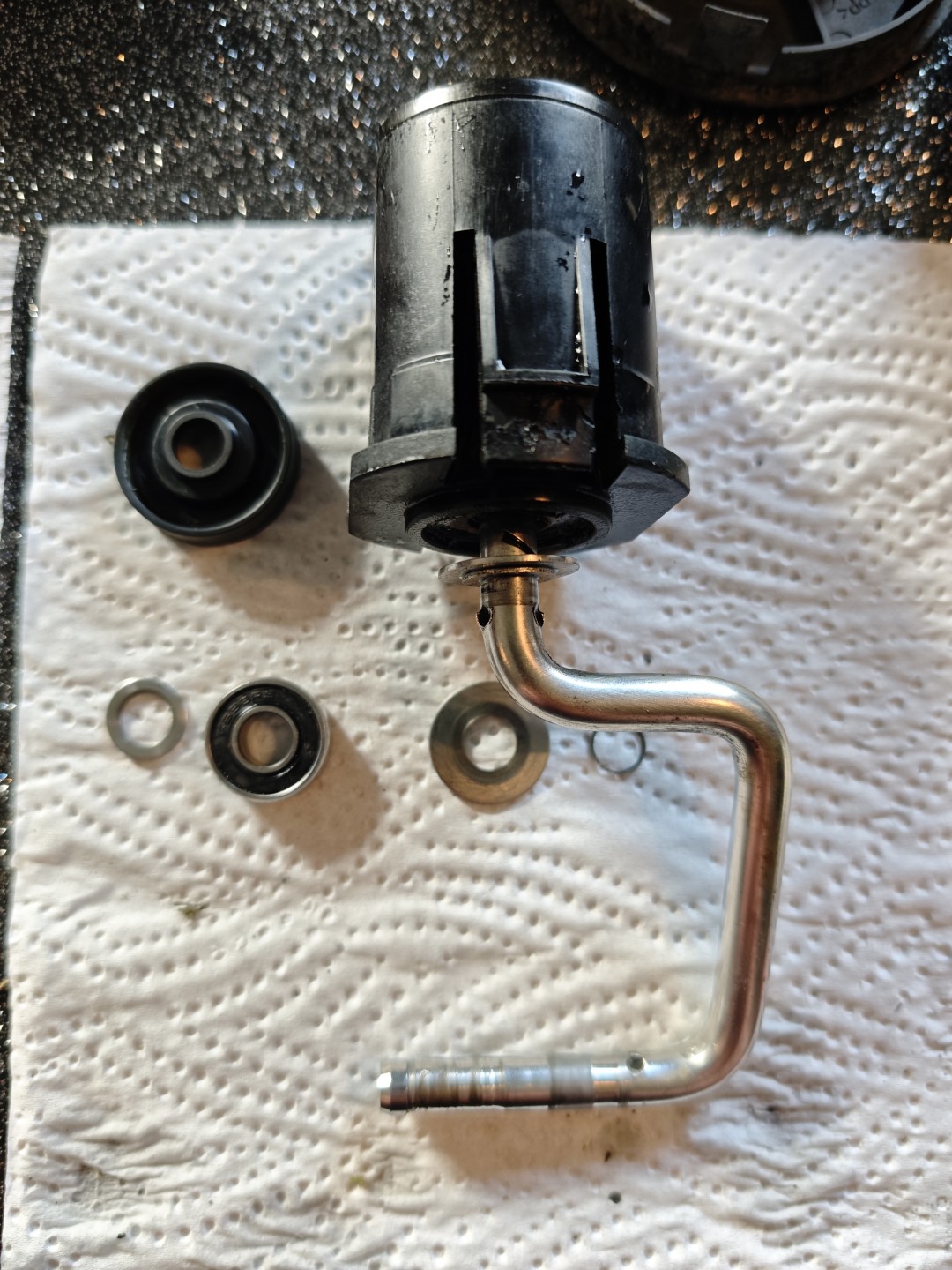

9eme étape: Nettoyer l'axe de roue (chiffon + WD40).
- 9.axe_propre.jpg (331.02 Kio) Consulté 244 fois

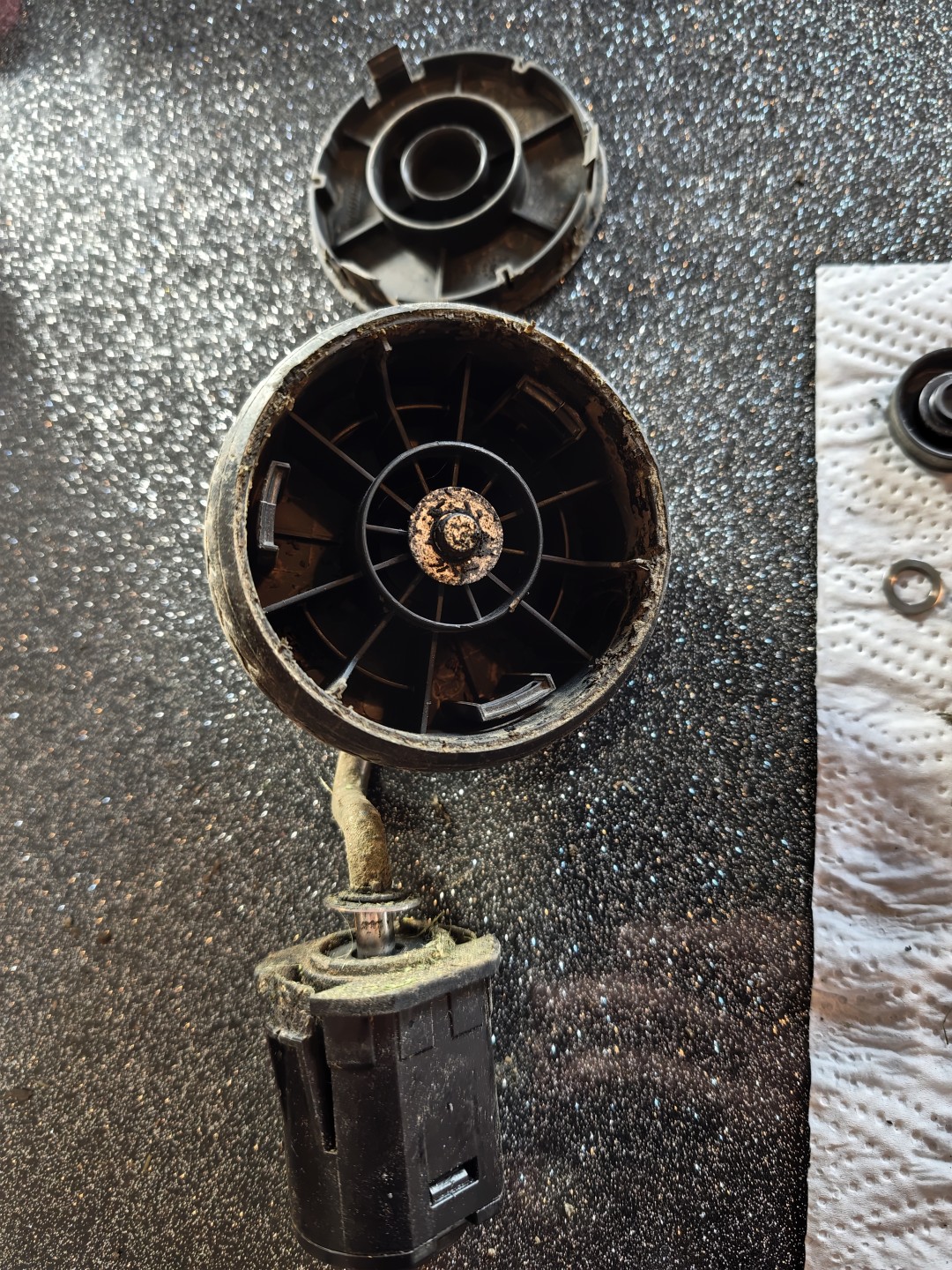

10eme étape: Faire la deuxième roue (l'usure est sensiblement la même avec le temps).
- 10.demontage_deuxieme_roue.jpg (639.83 Kio) Consulté 244 fois

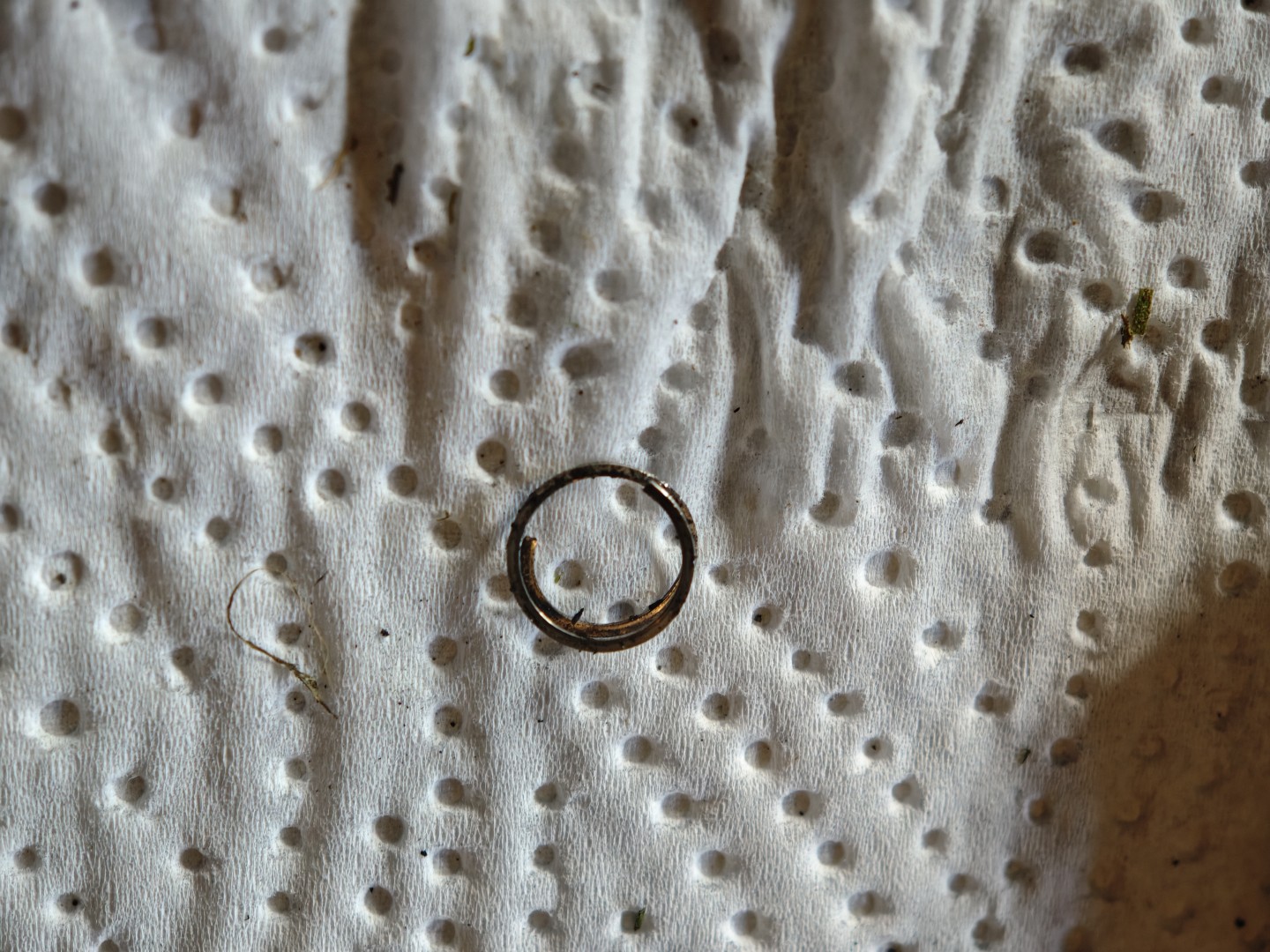

11eme étape: Etat du clip de la deuxième roue.
- 11.clips_dorigine.jpg (399.05 Kio) Consulté 244 fois

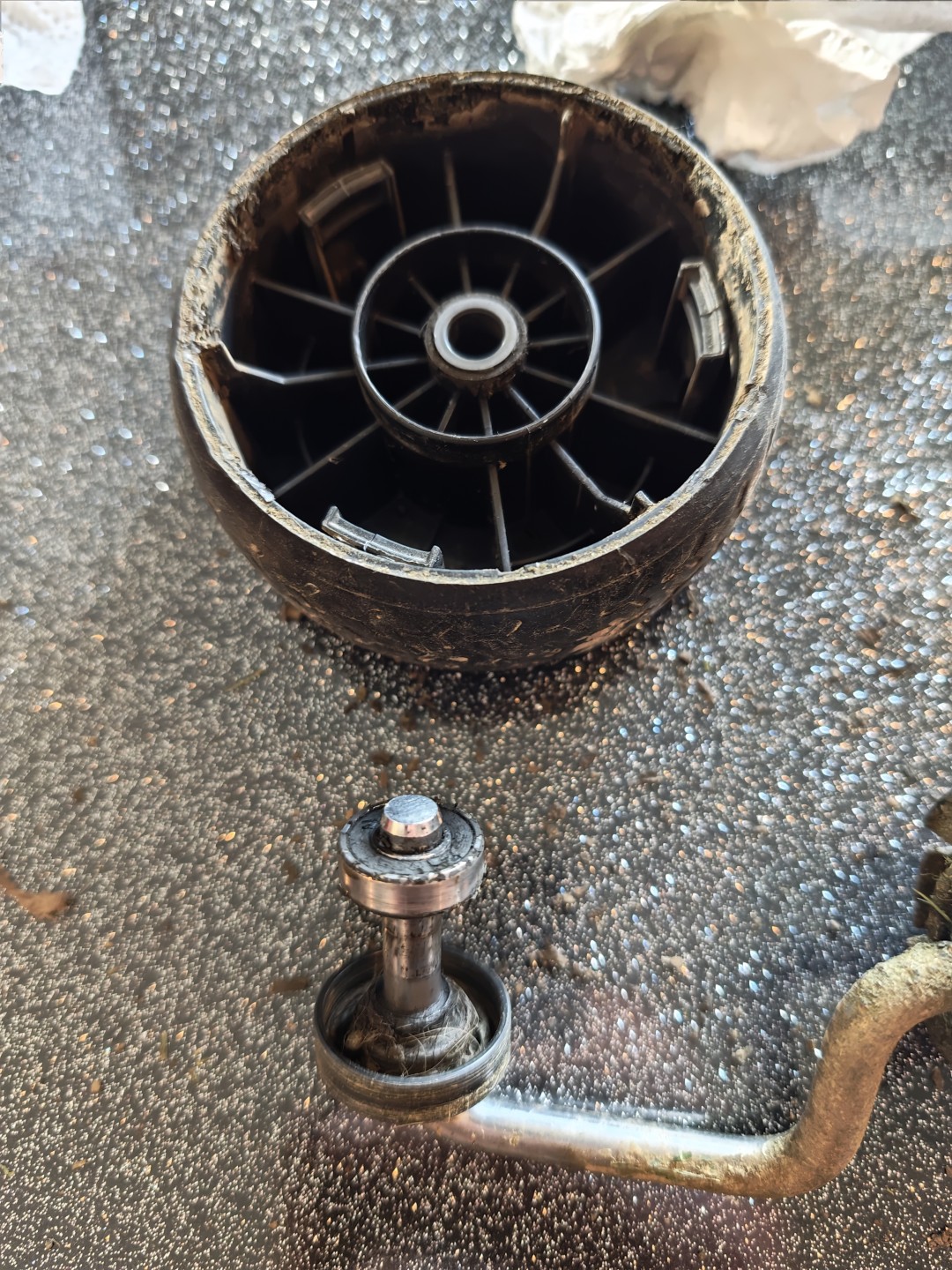

12eme étape: Desassemblage deuxième roue.
- 11.dessassemblage_deuxieme_roue.jpg (527.66 Kio) Consulté 244 fois

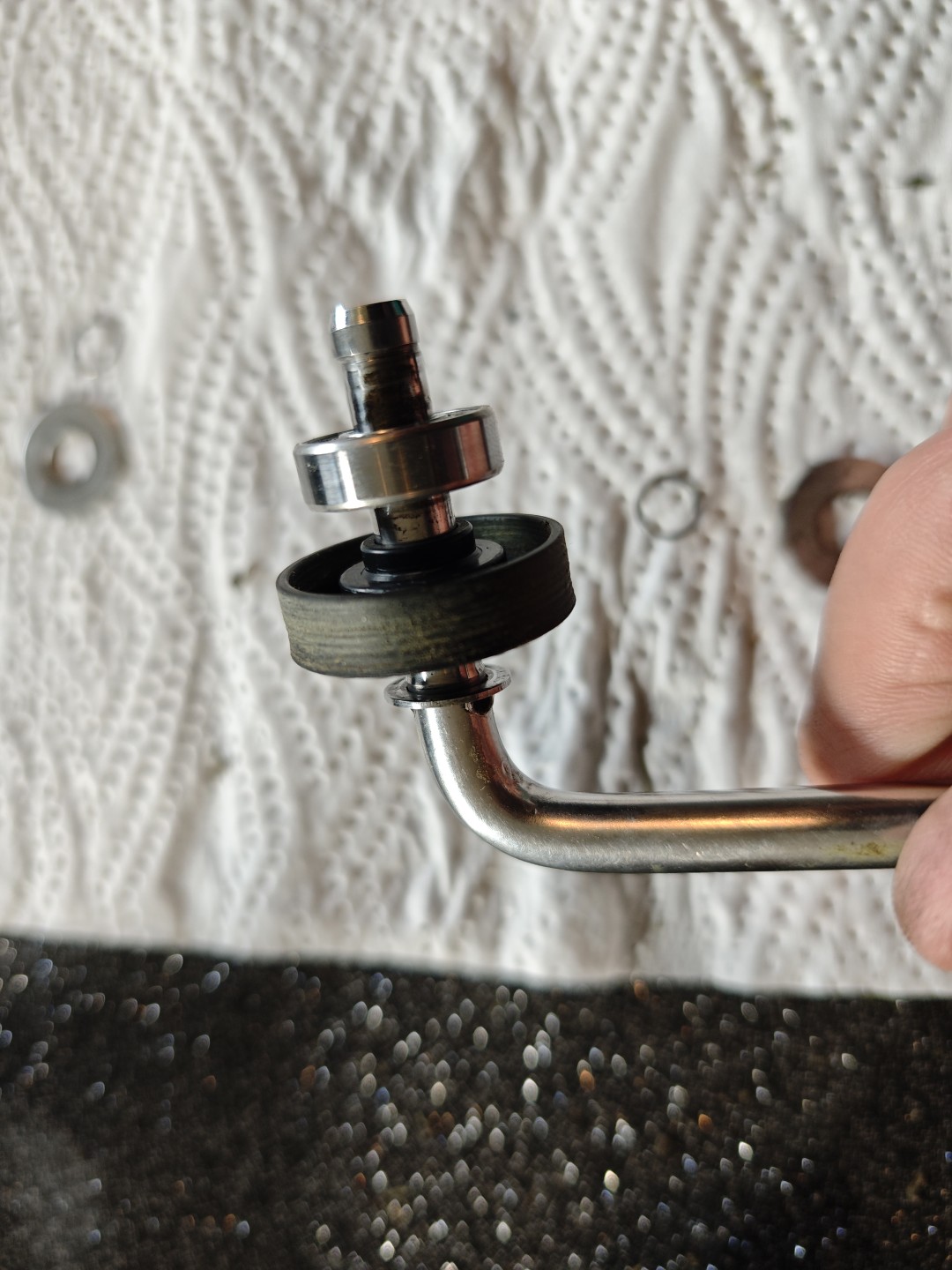

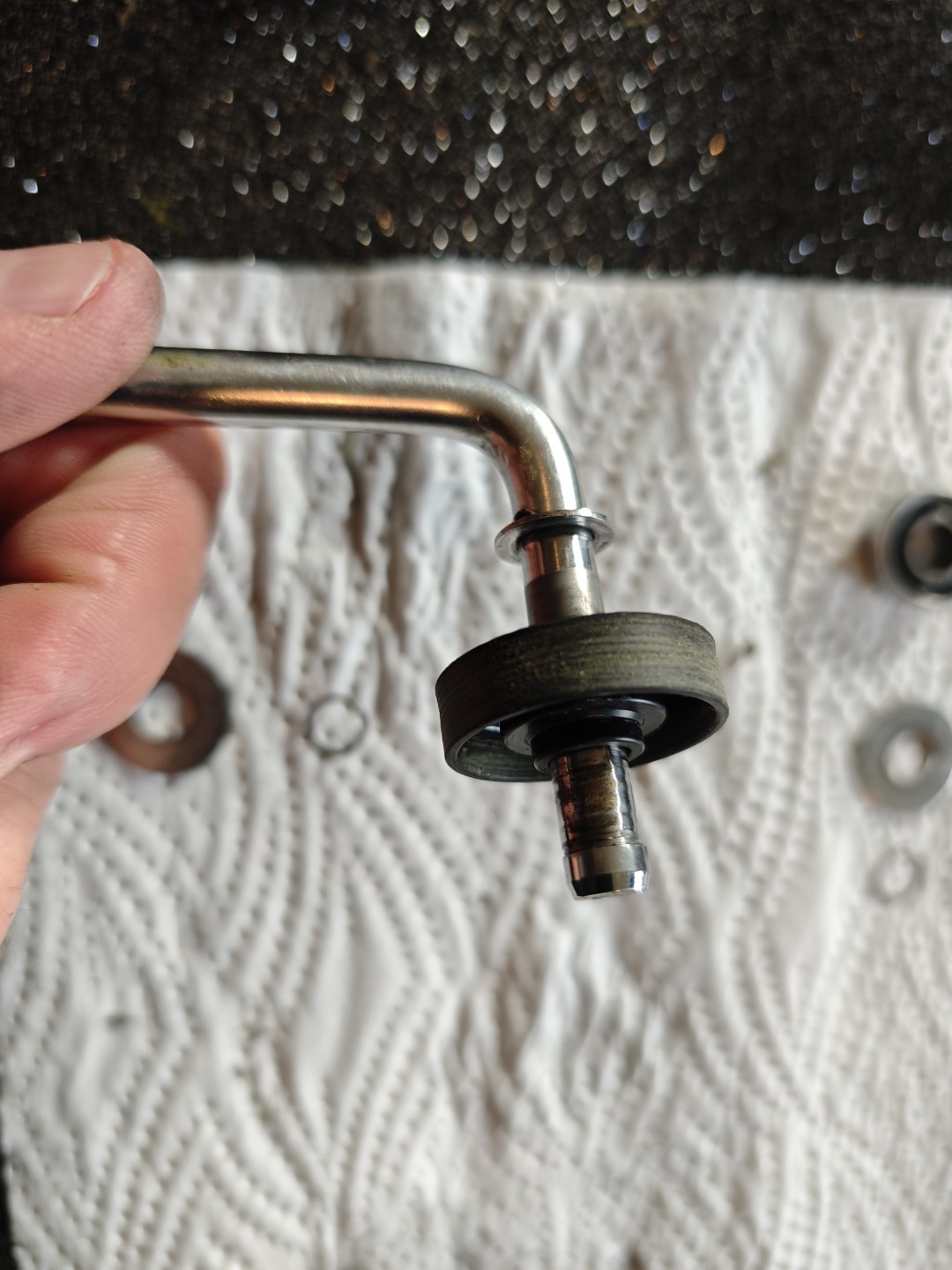

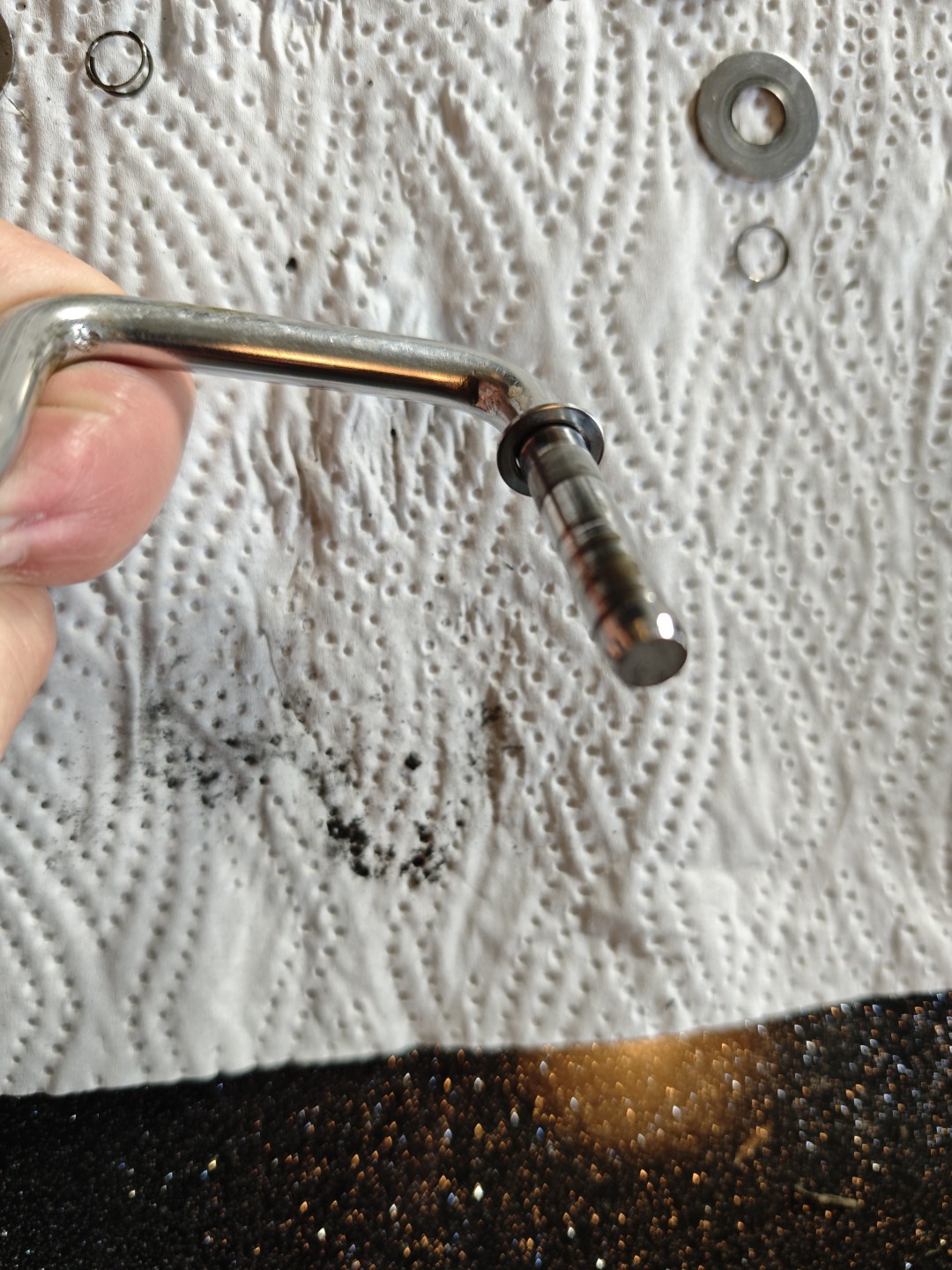

13eme étape: Reassembler la roue propre.
- 12.remontage_roue1.jpg (333.03 Kio) Consulté 244 fois
- 13.remontage_roue2.jpg (219.38 Kio) Consulté 244 fois
- 14.remontage_roue3.jpg (232.74 Kio) Consulté 244 fois

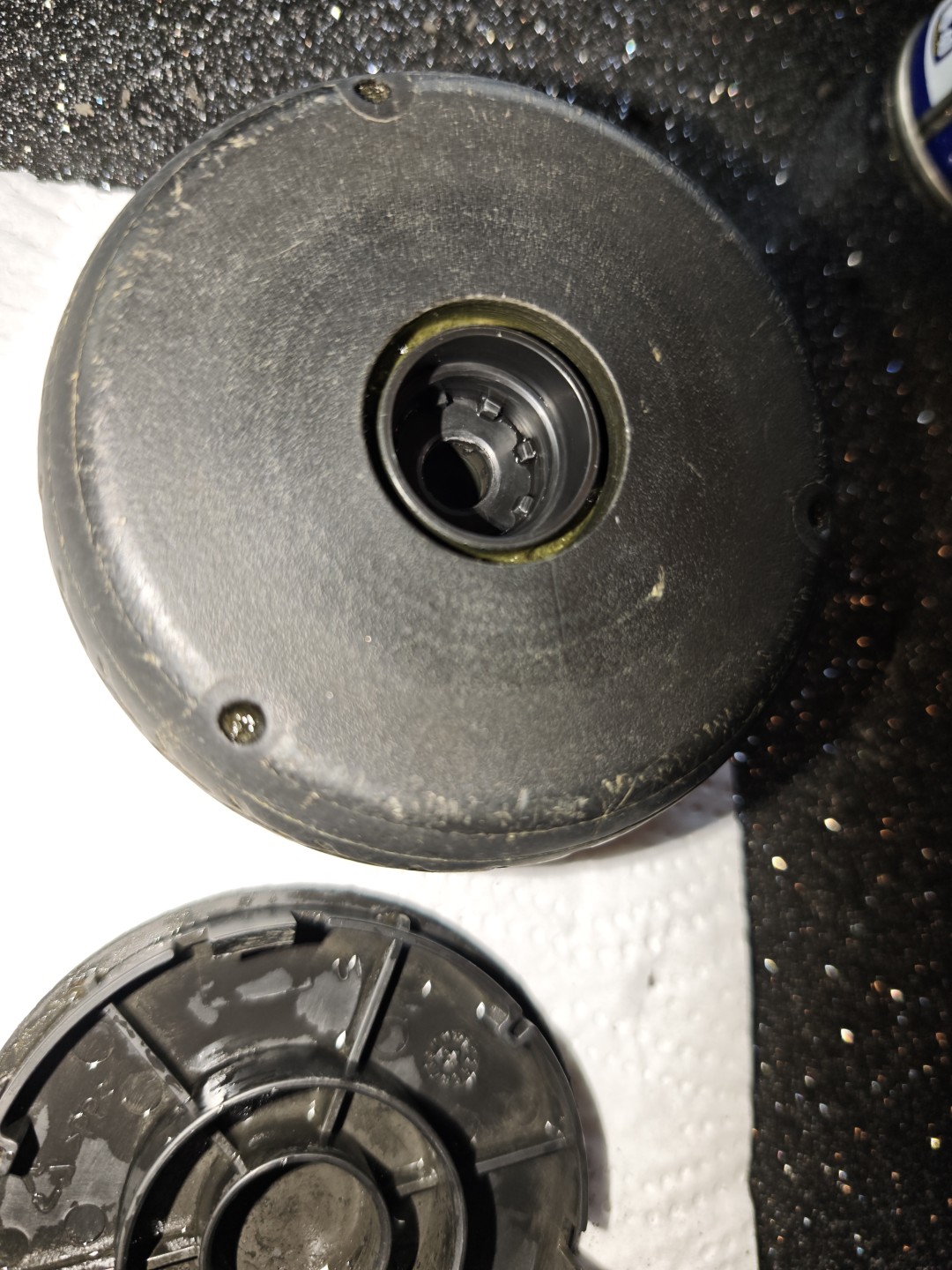

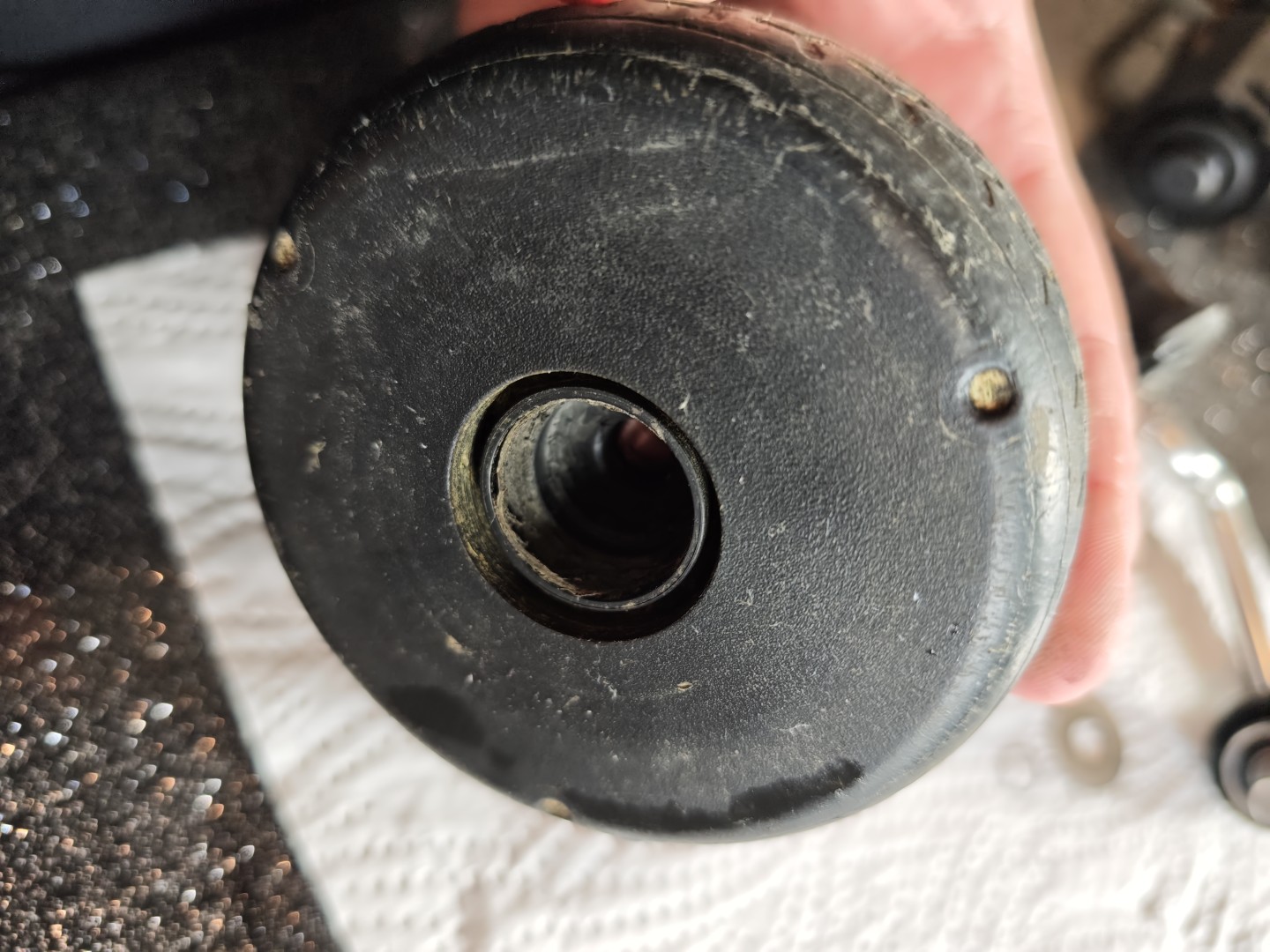

14eme étape: Nettoyer la roue en plastique (présence de terre à l'intérieur).
- 15.salete_roue.jpg (286.32 Kio) Consulté 244 fois
- 16.roue_nettoyee.jpg (325.61 Kio) Consulté 244 fois

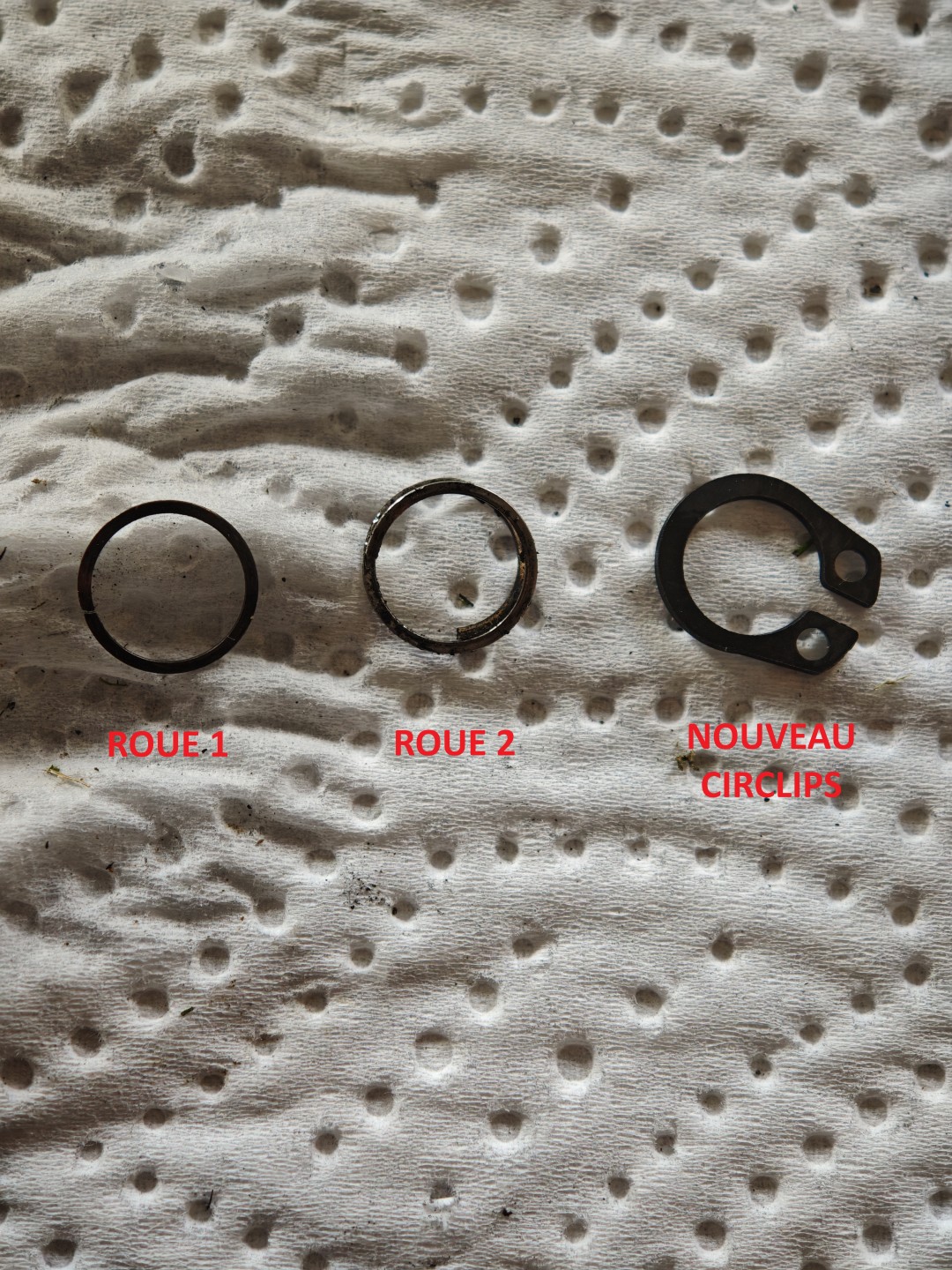

15eme étape: Les clips de roue avant / après.
- 17.etat_circlips.jpg (519.39 Kio) Consulté 244 fois

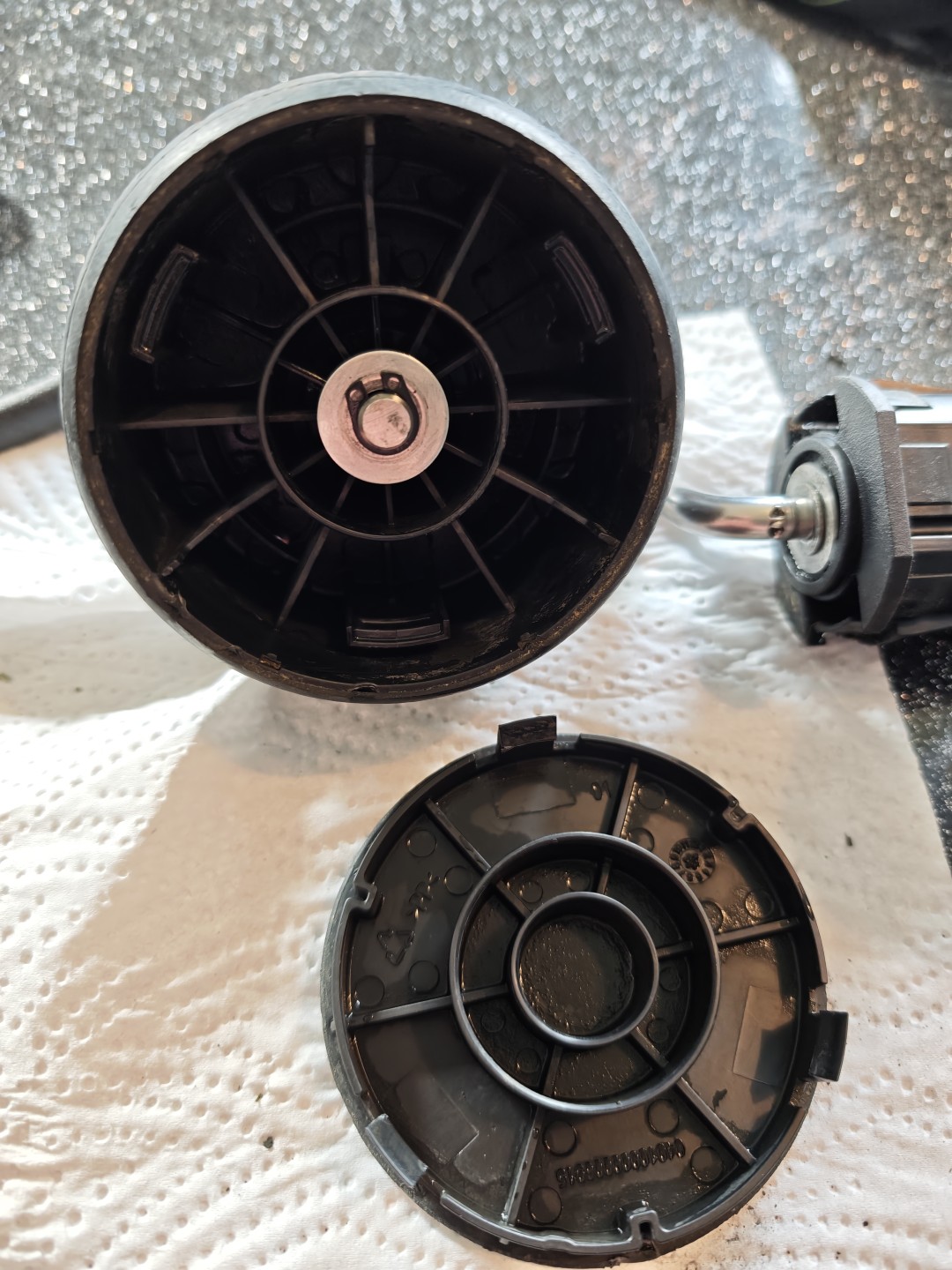

16eme étape: Remontage de la roue et pose du clips (utiliser la pince adaptée).
- 17.remontage_roue4.jpg (304.6 Kio) Consulté 244 fois

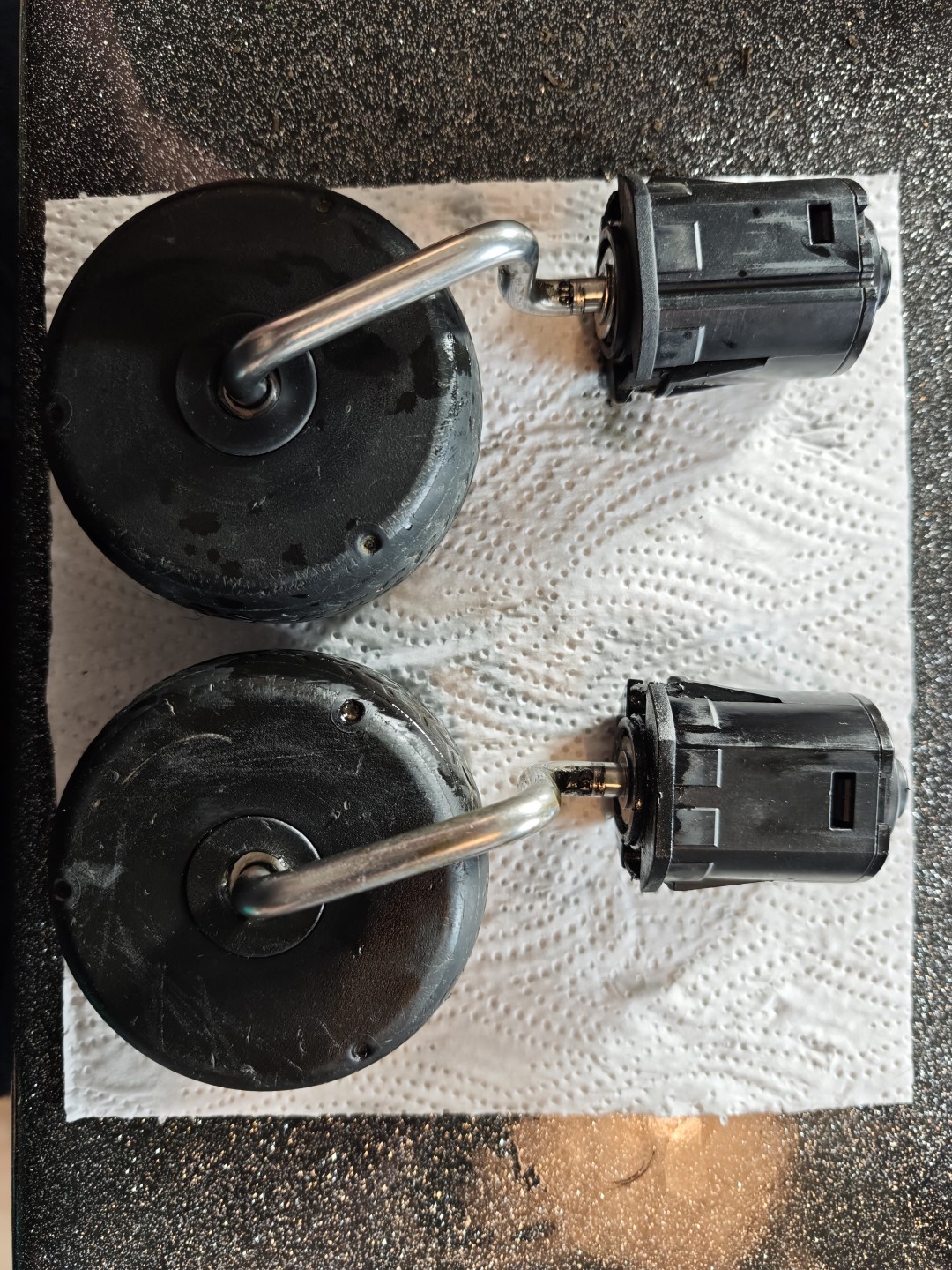

17eme étape: 2 roues propres et fonctionnelles.
- 18.deux_roues_propres.jpg (514.63 Kio) Consulté 244 fois

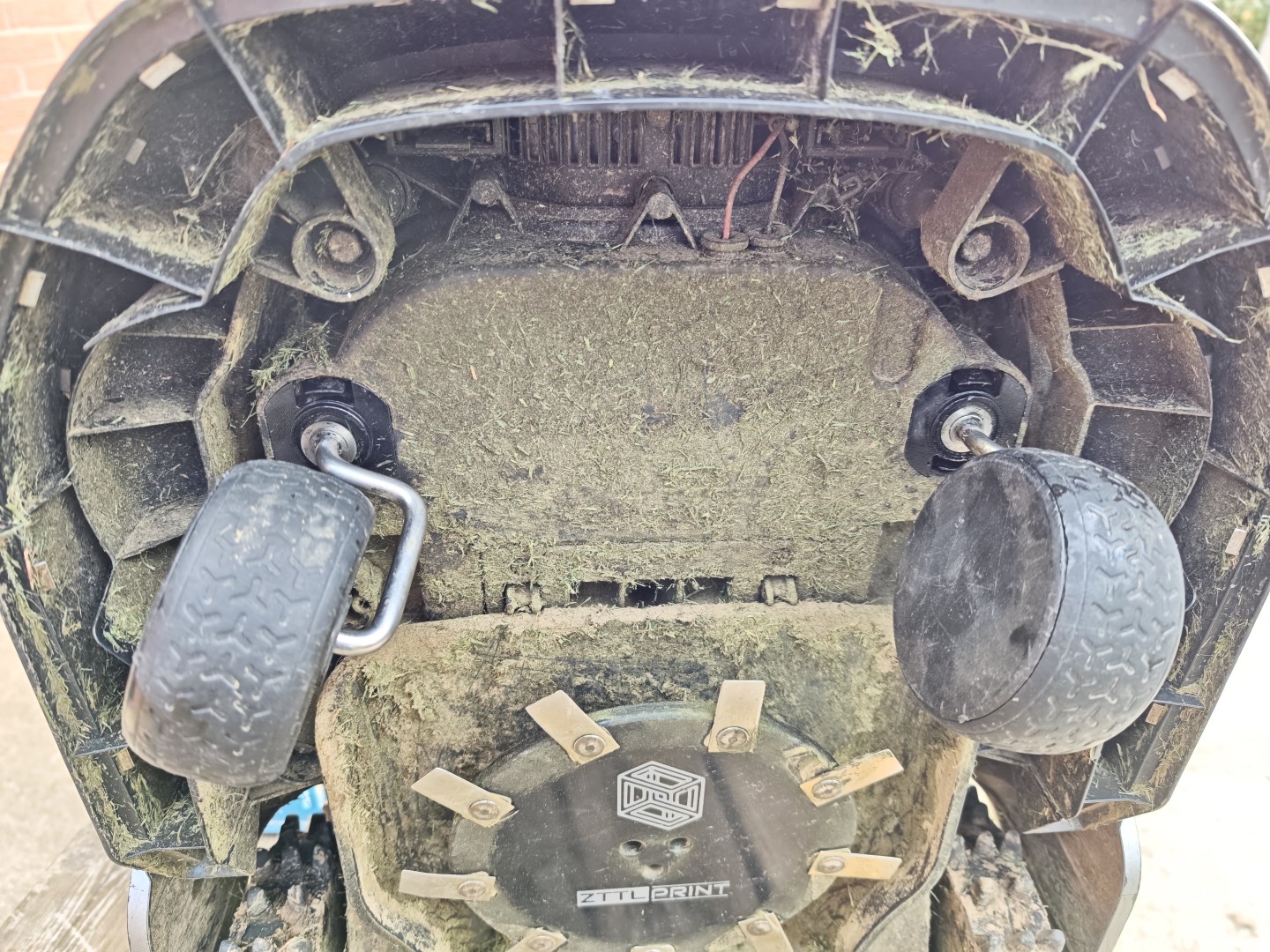

18eme étape: Remontage de roues propres dans un robot sale (évidemment
). - 19.reinstallation_roues_avant.jpg (527.97 Kio) Consulté 244 fois
